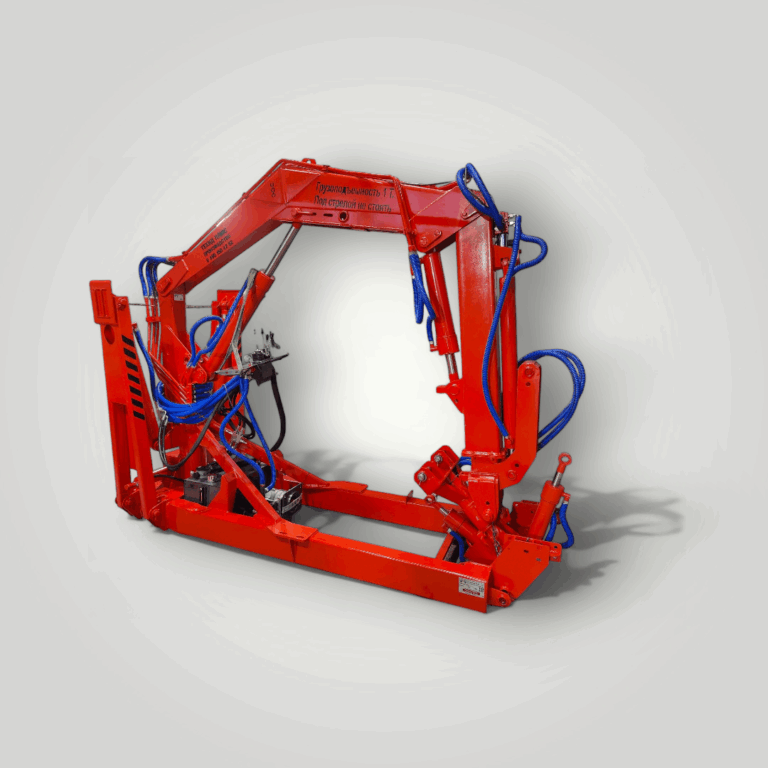

Раму под грейферный погрузчик ПЭ-Ф-1БМ разработали в советскую эпоху, и долгие годы она честно служила в колхозах и совхозах. Времена и нагрузки изменились. Мы полностью переработали узел и переходим на новую усиленную раму: это не подварка старой конструкции, а конструкция заново, рассчитанная и испытанная.
Почему старую раму оставили
- Материалы и решения своей эпохи. Они не рассчитаны на современные интенсивные режимы эксплуатации.
- Низкий ресурс под сегодняшними нагрузками. Попытки «докосынить» и доваривать экономически нецелесообразны и дают мало эффекта.
- Ограниченный функционал. Старая конструкция не позволяла без компромиссов совмещать грейфер с другим навесным оборудованием, например с фронтальным погрузчиком.
Как делали новую
Разработка велась в CAD-системах: нагрузки рассчитаны цифрово, геометрия оптимизирована до первого образца. После компьютерного моделирования раму изготовили из металла и провели цикл натурных испытаний. Первые образцы эксплуатируются уже более 5 лет, за это время конструкция прошла доработки и доказала надёжность в реальных условиях. Испытания показали, что переход на новую раму возможен по всей линейке ПЭ-Ф-1БМ. Старая рама остаётся только под специальный заказ для редких случаев.
Ключевые отличия
Новые лонжероны
Вместо швеллеров с внутренними усилениями две мощные стальные прямоугольные трубы. Продольная жёсткость и прочность основы выросли кардинально.
Задняя пластина 16 мм
Переход к корпусу колонны сделан из толстого стального листа толщиной 16 мм. Это критически важный узел соединения лонжеронов с колонной.
Корпус колонны без литья
Новый корпус собран из горячекатаных труб разного диаметра. Раковины и скрытые дефекты литья остались в прошлом, а соосность установки подшипников колонны стала выше, поэтому нагрузка на них ниже.
Домкраты из труб
Аутригеры изготовлены из прямоугольных труб вместо швеллеров, пальцы соединения с рамой и гидроцилиндрами увеличены с 30 до 40 мм.
- Крепление доведено до низа. Усиливающие элементы опущены до самых нижних точек крепления домкратов, поэтому при интенсивной работе их не выламывает, а металл не устаёт в слабом месте. На старой раме усиление заканчивалось выше и создавало слабое звено.
- Быстрый монтаж и демонтаж. Конструкция оптимизирована под удобство обслуживания.
Первые прототипы новой рамы создавались и испытывались более 5 лет назад. Мы не выводим на рынок непроверенное решение: конструкция доработана, испытана и переходит в серию по всей линейке ПЭ-Ф-1БМ.
